Изолированный контактный рельс в Москве: современные решения для безопасного энергоснабжения кранов и подъемников

В условиях интенсивной эксплуатации мостовых, козловых и консольных кранов вопрос надежного и безопасного токоподвода стоит особенно остро. Одним из наиболее прогрессивных решений сегодня является изолированный контактный рельс закрытого типа, который полностью исключает случайное касание токоведущих элементов и значительно повышает уровень электробезопасности на производстве.

Подробную информацию о технических характеристиках, моделях и комплектации можно найти на специализированной странице http://trolleinyi-shinoprovod.ru/izolirovannyi-kontaktnyi-rels/. Именно здесь собраны актуальные данные по всем доступным сериям и модификациям.

Почему изолированный рельс вытесняет открытые троллеи

Классические открытые троллеи из медной троллеи или стального уголка постепенно уходят в прошлое на современных предприятиях. Причины просты:

Высокий риск поражения током при случайном касании;
Быстрое загрязнение и окисление контактов в пыльных и влажных цехах;
Необходимость частого обслуживания и замены;
Ограничение по скорости передвижения крана (обычно до 60–80 м/мин).

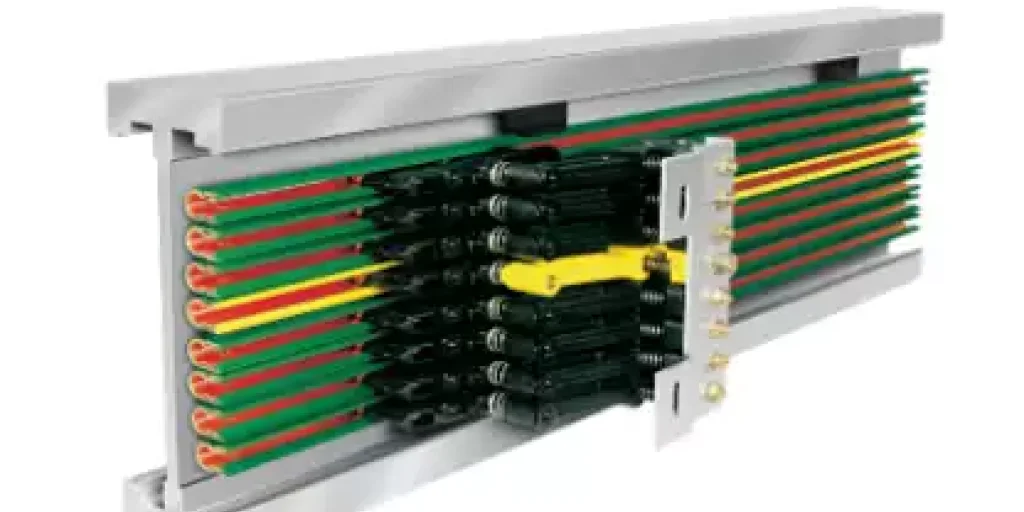

В отличие от них изолированный контактный рельс представляет собой жесткую конструкцию, где токоведущая троллейная жила (медь или медно-алюминиевый композит) полностью заключена в прочный ПВХ- или поликарбонатный кожух. Токосъем осуществляется через узкую продольную щель, в которую входит контактная щетка токоприемника.

Основные бренды на московском рынке

Сегодня в столице представлены два лидирующих производителя закрытых шинопроводов:

Изолированный рельс Klifting (Польша) – серия KSL, KSLI, HSL – известна оптимальным сочетанием цены и качества, широким температурным диапазоном (–30…+80 °С) и возможностью эксплуатации в агрессивных средах.
Изолированный рельс Kamay (Турция) – серии KM, KMT – выделяются повышенной токовой нагрузкой (до 2000 А) и наличием радиусных секций для криволинейных трасс.

Оба бренда сертифицированы для применения в России и полностью соответствуют ГОСТ Р МЭК 60519-11 и ПУЭ.

Преимущества шинопровода для высоких скоростей

Современные краны на автоматизированных складах и в логистических центрах часто перемещаются со скоростью 120–200 м/мин и выше. Для таких режимов разработаны специальные серии шинопровод для высоких скоростей:

Усиленные токосъемные щетки с пружинами постоянного давления;
Минимальное переходное сопротивление (≤ 0,3 мОм);
Двойная изоляция и защита IP54;
Возможность установки до 6 токоведущих жил в одном корпусе (фаза + нейтраль + земля + управление).

Радиусные участки: когда нужен шинопровод радиусный

На многих производствах трасса крана имеет повороты. Раньше в таких местах ставили гибкий кабель или гирляндные троллеи, что снижало надежность. Сегодня проблема решается установкой шинопровода радиусного – заводские секции с радиусом от 1,5 м позволяют создавать плавные криволинейные участки любой конфигурации без потери качества токосъема.

Как правильно выбрать изолированный контактный рельс

При подборе системы руководствуйтесь следующими параметрами:

Токовая нагрузка – суммируйте номинальный ток всех двигателей крана с учетом коэффициента одновременности (обычно 0,65–0,75).

Скорость передвижения – для скоростей выше 120 м/мин выбирайте серии с маркировкой «High Speed».

Длина трассы и количество поворотов – заранее определите необходимость радиусных секций.

Условия эксплуатации – для химических производств и литейных цехов нужны кожухи из специального термостойкого пластика.

Количество полюсов – 4-полюсные (3 фазы + земля) самые распространенные, но для кранов с частотным регулированием может понадобиться 5–6 полюсов.

Компания, являющаяся официальным дистрибьютором бренда Klifting в России, предоставляет полный пакет технической документации и помогает выполнить расчет необходимого комплекта.

Монтаж и эксплуатация: практические советы

Даже самый качественный шинопровод прослужит меньше, если нарушить правила монтажа:

Соблюдайте прямолинейность трассы (допустимое отклонение не более 2 мм на 3 м);
Используйте только оригинальные соединители и подвесы;
Обеспечьте зазор не менее 70 мм от металлических конструкций здания;
Периодически (раз в 6–12 месяцев) проверяйте усилие прижатия щеток и состояние контактной поверхности.

При правильной эксплуатации ресурс изолированного контактного рельса Klifting и Kamay составляет 10–15 лет без замены токоведущих жил.

Широкий выбор моделей и комплектующих

На московском рынке доступны системы на токи от 60 до 2000 А, длиной секций 4 и 6 метров, в обычном и термостойком исполнении. В наличии всегда есть:

Прямые и радиусные секции;
Токоприемники на 60–1200 А с длиной кабеля до 30 м;
Концевые подвижные и неподвижные вводы;
Ремонтные вставки и изоляционные кожухи.

Благодаря наличию собственного склада и прямым поставкам от производителей сроки поставки редко превышают 7–10 дней.

Изолированный контактный рельс давно перестал быть экзотикой – сегодня это стандарт де-факто для любого нового кранового хозяйства в Москве и Московской области. Переход на закрытые системы не только повышает безопасность, но и снижает эксплуатационные затраты в долгосрочной перспективе.
