Типичные ошибки монтажа VRF систем и способы их устранения

Монтаж VRF-системы — это как собрать сложный конструктор, где каждая деталь должна встать на своё место. Ошибка на старте может дорого обойтись: система будет работать неэффективно, расходовать лишнюю энергию или вовсе выйдет из строя раньше времени. К сожалению, многие проблемы проявляются не сразу, а лишь спустя месяцы, когда исправить их становится особенно сложно и дорого.

В этой статье мы разберём самые частые промахи, которые допускают монтажники при установке VRF-систем. Вы узнаете не только о самих ошибках, но и о практических способах их устранения. Этот материал поможет вам избежать лишних затрат и обеспечить долгую и стабильную работу климатического оборудования, будь то офис, торговый центр или жилой дом.

Получить детальную информацию о профессиональном монтаже и узнать, как мы гарантируем безупречную работу вашей системы с первого дня, вы можете на нашем сайте: https://gdce.pro/services/montazh/montazh-vrf-sistem-moskva/

Ошибки проектирования как причина проблем с монтажом VRF

Часто проблемы с VRF-системой начинаются ещё до того, как монтажники приступят к работе — на чертёжной доске. Непрофессиональный проект создаёт непреодолимые трудности на этапе монтажа и неизбежно сказывается на работе системы.

Какие просчёты в проекте больно бьют по монтажу

Неверный расчёт длины трасс и перепадов высот. У каждой VRF-системы есть строгие ограничения по максимальной длине фреонопроводов и допустимому перепаду между наружным и внутренними блоками. Их нарушение приводит к падению производительности, повышенному износу компрессора и риску выхода его из строя.
Неучтённые помехи для воздушных потоков. Если проект не учитывает расположение вентиляционных решёток, подвесных потолков или других конструкций, это может создать проблемы при размещении внутренних блоков. Воздухообмен будет нарушен, а блок станет работать на износ.
Ошибки в планировании места для наружного блока. Недостаточное пространство для забора воздуха и отвода горячего потока, сложности с подводом питания и доступом для обслуживания — всё это последствия плохого проектирования, с которыми сталкиваются монтажники.

Как это исправить? Единственный способ — не допустить таких ошибок изначально. Проект должен разрабатывать инженер с опытом работы именно с VRF-системами. Перед началом монтажа обязательно нужно проверить проект на соответствие техническим требованиям производителя оборудования. Если недочёт обнаружен уже в процессе работ, проще и дешевле внести изменения в проект, чем переделывать смонтированные трассы.

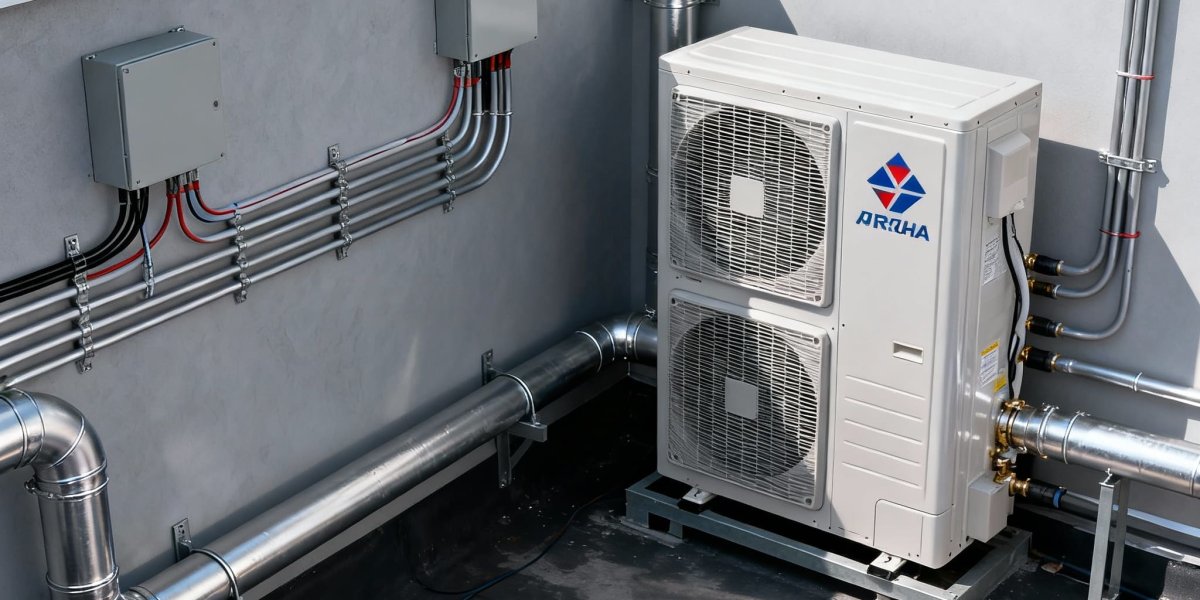

Неправильный монтаж наружного и внутренних блоков

Даже безупречный проект можно испортить небрежным монтажом. Установка блоков — это не просто их физическое крепление, а создание условий для долгой и эффективной работы.

Распространённые ошибки при установке блоков

Наружный блок стоит в тесном пространстве. Если вокруг блока меньше минимального расстояния, указанного в инструкции, он будет перегреваться из-за недостаточного воздушного потока. Это приводит к постоянным аварийным остановкам и резкому снижению ресурса компрессора.
Внутренний блок установлен без учёта воздушного потока. На пути выдуваемого воздуха оказывается шкаф, колонна или другой элемент интерьера. Холодный или тёплый воздух отражается от препятствия, и датчик температуры блока быстро фиксирует «норму», после чего блок отключается, не успев охладить или обогреть помещение.
Несоосность фланцев дренажного трубопровода. При соединении дренажных труб раструбы должны быть чётко соосны. Если их скрепить с перекосом, внутри образуется затор, где будет скапливаться грязь. Со временем это гарантированно приведёт к засору и протечке конденсата.

Решение: Строгое соблюдение монтажных руководств производителя — это не формальность, а необходимость. Перед установкой каждого блока нужно мысленно пройти весь его жизненный цикл: хватит ли места для обслуживания? Не будет ли мешать airflow? Обеспечен ли правильный уклон дренажа? Простая проверка этих параметров с рулеткой и уровнем сэкономит тысячи рублей на будущих переделках.

Риски некорректной прокладки и изоляции трассы хладона

Медные фреонопроводы — это кровеносная система VRF. Их прокладка требует абсолютной точности и аккуратности, так как исправить ошибки после монтажа часто невозможно без масштабных разрушительных работ.

Критические ошибки при работе с трассой хладона

Попадание влаги и мусора в трассу. Если при монтаже трубы не были заглушены, внутрь попадает влага из воздуха и пыль. При контакте с фреоном влага образует кислоту, которая разъедает компрессор изнутри. Твёрдые частицы действуют как абразив, разрушая клапаны и подшипники.
Некачественная пайка соединений. Использование недостаточного количества припоя или перегрев стыка приводит к образованию микротрещин. Такие дефекты приводят к медленной утечке фреона, которую крайне сложно обнаружить. Система будет терять производительность, а компрессор — работать с повышенной нагрузкой.
Неправильная или повреждённая теплоизоляция. Если на стыках труб изоляции нет, либо она порвана, на холодной поверхности медной трубы будет постоянно выпадать конденсат. Со временем это приведёт к потёкам на стенах и потолках, развитию плесени и коррозии самого трубопровода.

Как избежать проблем: Единственный способ — строгий контроль на каждом этапе. Трубы должны быть герметично запакованы до момента пайки. Для пайки использовать азот, который предотвращает окисление меди изнутри. После монтажа — обязательно провести опрессовку азотом под высоким давлением для проверки герметичности всех соединений. Только так можно быть уверенным в надёжности трассы.

Последствия некачественного вакуумирования системы

Вакуумирование — это заключительный и один из самых важных этапов монтажа. Его цель — полностью удалить воздух и пары влаги из трассы хладона. Пренебрежение этим процессом или его некачественное выполнение сводит на нет всю предыдущую работу.

Что происходит при плохом вакуумировании

Повышение давления в системе. Воздух, оставшийся в контуре, создаёт избыточное давление. Это заставляет компрессор работать с постоянной перегрузкой, что приводит к перегреву и резкому сокращению его срока службы.
Образование кислоты в холодильном контуре. Влага, оставшаяся внутри системы, вступает в реакцию с фреоном и маслом, образуя агрессивные кислоты. Они постепенно разъедают изоляцию обмоток электродвигателя компрессора и повреждают другие критически важные компоненты.
Обледенение терморасширительного клапана. Присутствие влаги приводит к её замерзанию в месте наибольшего падения давления — в терморасширительном клапане (ТРВ). Образовавшаяся ледяная пробка блокирует регулирование потока хладагента, и система перестаёт охлаждать.
Ухудшение теплообмена. Посторонние газы в контуре ухудшают теплопередачу в испарителе и конденсаторе. В результате система потребляет больше электроэнергии, но хуже охлаждает или обогревает.

Как правильно выполнить вакуумирование: Процесс нельзя торопить. Необходимо использовать мощный двухступенчатый вакуумный насос и качественный манометрический коллектор. Систему нужно вакуумировать до остаточного давления, указанного в технических требованиях производителя (обычно менее 500 микрон рт. ст.), и выдержать под вакуумом не менее 30 минут, чтобы убедиться в отсутствии падения давления, что свидетельствует о герметичности системы. Только после этого можно заправлять её хладагентом.

Ошибки при подключении к электрике и системе управления

VRF-система — это не только механика, но и сложная электроника. Ошибки в подключении к электросети и настройке управления могут привести к нестабильной работе, постоянным сбоям и даже повреждению дорогостоящих модулей.

Частые проблемы с электрикой и автоматикой

Несоответствие сечения кабеля. Попытка сэкономить на кабеле приводит к его перегреву под нагрузкой, падению напряжения и срабатыванию защитной автоматики. Компрессор не получает достаточной мощности и может выйти из строя.
Неправильная фазировка при подключении наружного блока. Для трёхфазных моделей критически важно правильное чередование фаз. Ошибка приведёт к реверсивному вращению компрессора, его мгновенному заклиниванию и дорогостоящему ремонту.
Путаница в адресации внутренних блоков. Каждый внутренний блок в сети управления должен иметь уникальный адрес. Если адреса совпадают или установлены некорректно, система не сможет распознать часть оборудования, и некоторые блоки просто не будут реагировать на команды.
Незаземлённая система. Отсутствие или плохой контур заземления создаёт риск поражения током и вызывает электромагнитные помехи, которые нарушают стабильную связь между блоками и центральным пультом.

Решение: Все электромонтажные работы должны выполняться квалифицированным персоналом строго по схеме, предоставленной производителем. Обязательна проверка мультиметром перед первым пуском: замер сопротивления изоляции, проверка напряжения и правильности фазировки. После физического подключения необходимо провести программную инициализацию системы, чтобы все блоки были корректно обнаружены и внесены в общую сеть управления.

Как избежать ошибок: этапы авторского надзора и пусконаладки

Предотвратить дорогостоящие ошибки проще, чем их исправлять. Система авторского надзора и грамотной пусконаладки — это ваш страховой полис, который гарантирует, что VRF-система будет работать на заявленной мощности и с максимальным сроком службы.

Ключевые этапы контроля качества монтажа

Входной контроль оборудования. Проверка комплектности и отсутствия повреждений до начала монтажа. Это позволяет сразу выявить и заменить дефектные блоки, избежав простоя.
Пооперационный контроль монтажа. Наблюдение за критически важными операциями: пайкой трасс, установкой дренажных уклонов, креплением блоков. Лучше сразу поправить недочёт, чем переделывать готовую систему.
Испытание трассы хладона. После пайки всех соединений система опрессовывается инертным газом (азотом) под высоким давлением. Манометр в течение 24 часов должен показывать стабильные значения — это главное доказательство герметичности.
Протокол вакуумирования. Фиксация точных значений остаточного давления и времени выдержки под вакуумом. Это документальное подтверждение, что система очищена от влаги и воздуха.

Что входит в процесс пусконаладки

Электрические проверки. Контроль напряжения, силы тока, сопротивления изоляции и корректности заземления.
Запуск и прогрев системы. Плавный запуск компрессоров, проверка всех режимов работы (охлаждение, обогрев).
Измерение рабочих параметров. Замер давления фреона, перегрева и переохлаждения на ключевых точках системы. Эти данные сравниваются с эталонными значениями от производителя.
Тестирование автоматики. Проверка связи между блоками, корректности работы датчиков, термостатов и центрального пульта управления.
Обучение персонала. Инструктаж будущих пользователей или обслуживающего персонала по основным функциям системы и правилам эксплуатации.

Итог: Не пренебрегайте официальной пусконаладкой от сертифицированных специалистов. Их отчёт с протоколами измерений — это не просто бумажка, а гарантийный документ и технический паспорт вашей системы на момент сдачи в эксплуатацию. Он же станет главным ориентиром при любых будущих неисправностях.
